高周波有多少种高周波模具

点击量:1432

时间:2017-01-07

  高周波模具一般分为三大类:高周波同步熔断模具、高周波雕刻模具、高周波封口模具。它主要是采用铜或铝制作,相比较下铜模要比铝模贵,导电性也比较好,高周波模具主要分为熔断模具上模为优质铜条、切刀为激光切刀,具有传热好、切边光滑无任何毛刺便于撕料。高周波雕刻模具采用电脑刻花,具有纹路清晰、大小均匀一至并可根据客户要求定制各类花纹(直纹、斜纹、三角纹、点纹等),高周波封口模具需要提供吸塑和纸卡的包装样板,大多为手工制作及电脑锣。

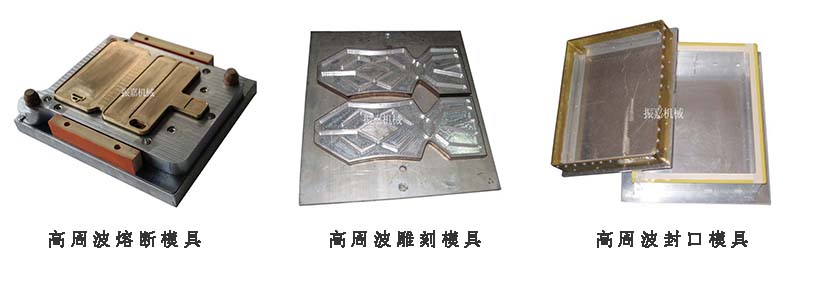

高周波模具展示图(如下图)



高周波模具



高周波模具图片



高周波模具材料:



(一)高周波铜模(以车门板压纹铜模为例)

铜模制作方式为:

(1)依图面制作出所须的尺寸及形状。

(2)铜片纳入后须加以整平。

(3)依模具图申购所须的材料规格。(含铜片、固定器及铝板)

(4)加工所制作的尺寸形状之两面为平行。(铜片的高度皆等高,平行度公差需在+-0.05㎜以内)。

(5) 制作扶持器,上方贴泡棉,其高度约低于铜模面3-5㎜。

(6)将成品图贴合在铝板上,再将所有的铜片依图面形状分别以固定器将之固定于铝板上。(固定器须于事前做妥统一规格)。

(7)将固定器A也固定于铝板上以作为车门板尺寸之定位。

(8)制作车门板固定器A(固定器A为依据图面所给之尺寸)。

(9)左右两端各制作一支手把分别固定于铝板上,以利于搬运。

(10)再确认模具各部位尺寸是否正确。

(11)试模(电流、压力、屏流会因模具之大小而有差异)。



高周波模具设计:

(1)图面尺寸确认。

(2)产设提供2D或3D成品图。

(3)绘制模具各单件图。

(4)绘制模具总成图:设定闭模高度。

(5)出图(CAM程式转换)

  佛山市振嘉机械设备有限公司是一家专业生产机器及配套模具的生产厂家,设有独立的模具生产制造部,该部门设有CNC机,磨床,铣床,切割器等加工模具设备,本厂生产的高周波模具采用优质铜件及合金铝料由十几年经验的老师傅生产出来,具有先进、可靠的质保体系。可根据客户要求设计出与机械相配套的紧密耐用模具。

【详情请来电咨询:13927715208 李先生。QQ2083153462
