如何检查高周波电子管的好坏

点击量:25654

时间:2016-12-30

高周波电子管又称为真空管或者振荡管,它是属于高周波配件的其中一部份,通常用于放大电磁频率用途,高周波电子管的好坏直接影响了高周波机器使用寿命,我司在高周波机上使用的真空电子管灯丝是采用欧洲奥地利国家的灯丝,此电子管设有自动过流保护系统,增加真空电子管使用寿命,延长机器使用寿命,保护模具,是高周波机的上乘之选。


电子管 损坏机器会出现以下几种情况:


  1、高周波无高周波输出,机器无法工作。

  2、电子管老化(这需要专业的人员来判断)。

  3、机器工作时没有阳极电流。

  4、电子管灯不亮。(这样可以直接判断是电子管坏了)

  5、压合的产品,无法贴合。


  电子管一般是不会出问题的,但如果购买的是一些杂牌的电子管,它的大概寿命是一年左右就坏,正常的电子管都可以用上六七年以上,象我司的电子管采用的灯丝是欧洲奥地利国家的灯丝,它的寿命就会很长,一般电子管是靠阴极加热后发射电子而工作的。所以如果灯丝经常受开机瞬间的冷电流的冲击,再加上电源电压的不稳定等因素,灯丝的正常寿命会受到一定的影响。如果太久没用,建议再用的时候最好预热半个小时后再使用,可以增加电子管的寿命,如果是潮湿天气的时候更长会更好,要不电源电压过高,则阴极温度亦过高,其表面氧化层将会蒸发掉一部分,使电子发射能力降低而导致电子管衰老。下面为我司电子管的实拍图:

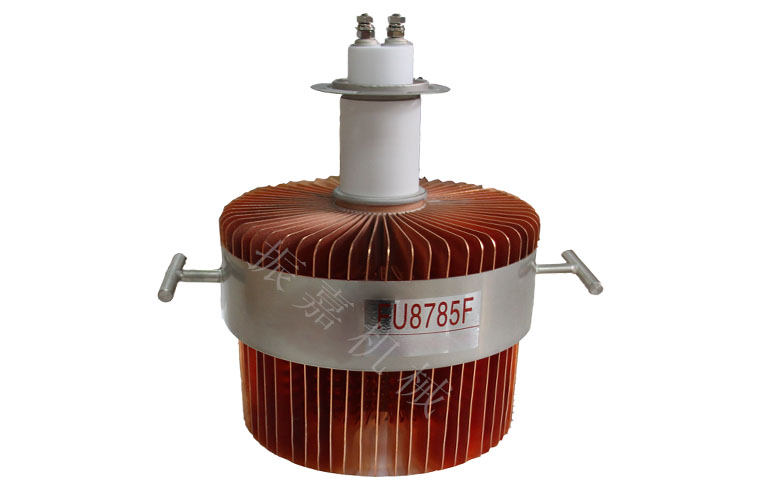

电子管

  电子管图片


  高周波机的过流保护是起到电子管超载的保护作用,火花保护是起到保护模具的作用,每个电子管都一个阳极电流最大值,火花保护就是调节在最大值以下,你可以先去检查一下防火花系统的NL-5557和并联在NL-5557的过流电阻是否有问题,过流保护没有问题的话,这时就要检查线路是不是有问题,防火花系统运作了,但高压接触器切不断,说明线路出了问题。当然该故障还有季节气温的原因,例如:夏天天气炎热,机台的风机散热性能不佳,再加上生产厂房有太多灰尘颗粒,或者是三相电压偏高,都是直接或间接造成高周波设备电子管烧坏的原因。下面为多个型号的高周波电子管图片:

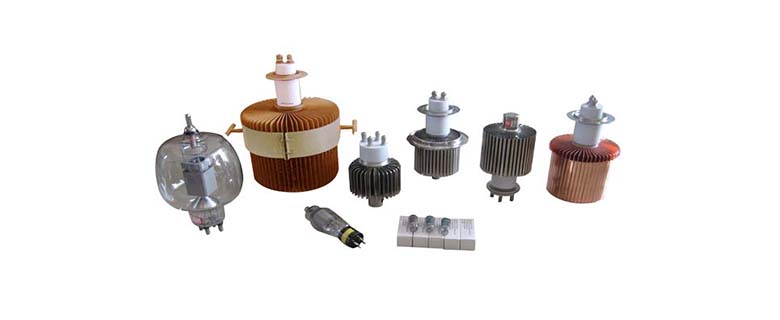

高周波电子管

高周波电子管实景图


我司在日常使用过程中判断电子管的方法有以下几点:


  1、高周波机灯丝通电后,高频电子管发亮,不亮肯定是电子管损坏。


  2、启动高周波机后观察电子管陶瓷内胆是否有白光,有则是电子管损坏。


  3、启动高周波机后看电流表指针是否一踩就摆针到底,有的有可能是电子管损坏,也有可能变压器损坏或者其 他原因。


  4、将机器通电,是电子管预热,用万用表测量阴极与栅极、阴极与阳极的电压,正常时阴删电压为1.2~4V,阴阳电压为3~ 6V;电压为0V,则说明电子管损坏。为了安全,检测时请将高压变压器的输入端处于断路状态。


  5、断开栅极接线,将机器通电,使电子管预热,用万用表测量阴极与栅极、阴极与阳极间的电阻,若正向电阻值为无穷大、反向较小则说明电子管正常,若正反向电阻值为无穷大或正反向电阻值都较小则说明电子管损坏。


  6、观察电子管顶部的颜色 正常的电子管,其顶部的颜色是银色或黑色。若顶部已变成乳白色或浅黑色,则说明该电子管已漏气或老化。


  7、观察管内是否有杂物 轻轻摇动或用手指轻弹电子管玻壳,再上下颠倒几下仔细观察内是否有碎片、白色氧化物、碎云母片等杂物。若电子管内有杂物,则说明该管经过居中烈振动,其内部极间短路的可能性较大。


  注意高周波机里面有高压强电流,如果非电工者及不懂者的最好不要去试,高压电流强操作不当会引起受伤,严重可致人死亡,建议高风波机维修找专业高周波厂家维修或咨询我司技术部李先生13927715208,QQ:156757388。
